Radio Iónico
Introducción

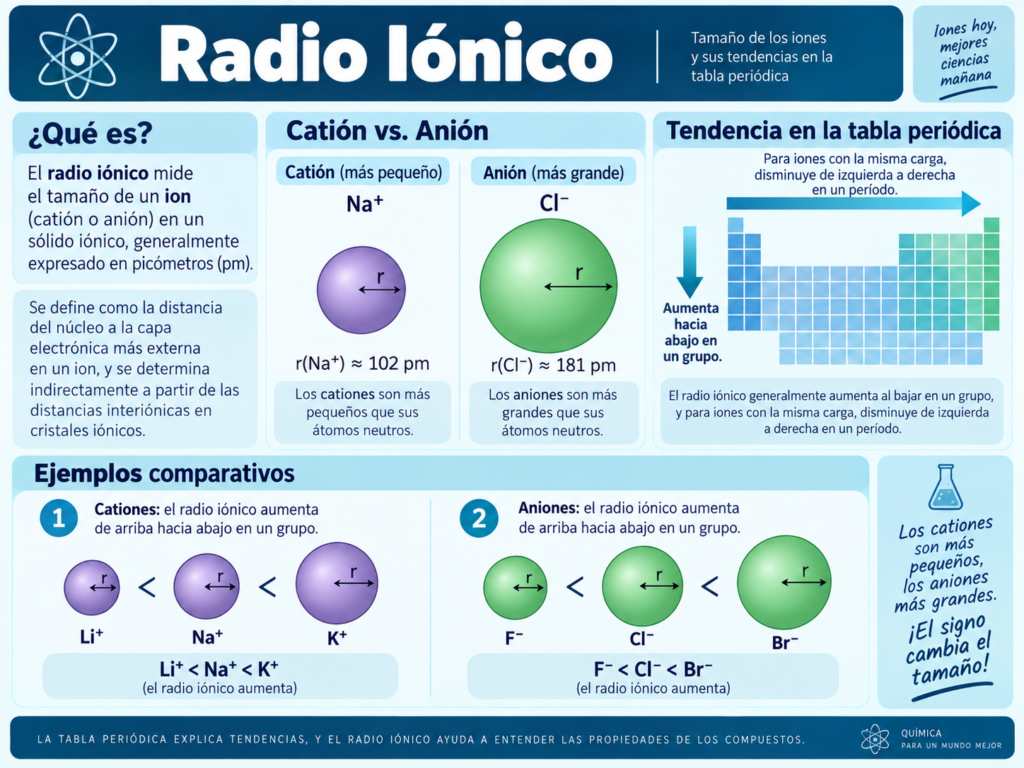

El Radio Iónico es una propiedad que permite estimar el tamaño de un ion. Cuando un átomo pierde o gana electrones para formar un catión o un anión, su tamaño cambia respecto al del átomo neutro.
En general, los cationes son más pequeños que los átomos de los que proceden, mientras que los aniones son más grandes. Estos cambios se explican por la variación en las repulsiones entre electrones, la carga nuclear efectiva y, en algunos casos, la pérdida o incorporación de niveles electrónicos.
El estudio del radio iónico permite comprender la estructura de los compuestos iónicos, las tendencias periódicas y muchas propiedades de las sustancias.
¿Qué es el Radio Iónico?
El radio iónico es una medida aproximada del tamaño de un ion, es decir, de un átomo o grupo de átomos que posee carga eléctrica debido a la pérdida o ganancia de electrones.
Puede corresponder a:
- Cationes, con carga positiva.
- Aniones, con carga negativa.
Por ejemplo:
Na → Na⁺ + e⁻
Cl + e⁻ → Cl⁻
El tamaño de Na⁺ y Cl⁻ no coincide con el de sus correspondientes átomos neutros.
¿Cómo se determina el Radio Iónico?
Los iones no poseen una superficie rígida ni una frontera perfectamente definida.
Por ello, sus radios se estiman a partir de las distancias entre iones vecinos en sólidos cristalinos.
Si se conoce la distancia entre los núcleos de dos iones vecinos:
d = r₁ + r₂
pueden asignarse valores aproximados de radio a cada ion mediante modelos experimentales y cristalográficos.
El valor obtenido puede depender de factores como:
- Número de coordinación.
- Estado de oxidación.
- Estructura cristalina.
- Entorno químico.
Por ello, un ion no siempre posee un único radio absolutamente fijo.
Diferencia entre Radio Atómico y Radio Iónico
El radio atómico se refiere al tamaño aproximado de un átomo neutro.
El radio iónico se refiere al tamaño del mismo elemento después de haber ganado o perdido electrones.
| Especie | Característica |
|---|---|
| Átomo neutro | Igual número de protones y electrones |
| Catión | Ha perdido uno o más electrones |
| Anión | Ha ganado uno o más electrones |
El cambio en el número de electrones modifica las interacciones electrostáticas dentro de la especie y, por tanto, su tamaño.
Radio de los Cationes
Un catión se forma cuando un átomo pierde uno o más electrones:
X → X⁺ + e⁻
En general:
Catión < átomo neutro
Por ejemplo:
Na⁺ < Na , Mg²⁺ < Mg , Al³⁺ < Al
¿Por qué los Cationes son más pequeños?
La disminución del tamaño puede explicarse por varios factores.
Disminución de las repulsiones electrón-electrón
Al perder electrones, disminuye el número de interacciones repulsivas entre ellos.
Mayor atracción efectiva por electrón
El número de protones permanece constante, pero existen menos electrones.
Por tanto, cada electrón restante experimenta, en términos generales, una mayor atracción neta hacia el núcleo.
Pérdida de un nivel electrónico
En algunos casos, al formar el catión desaparece completamente la capa electrónica más externa.
Ejemplo:
Na: 1s² 2s² 2p⁶ 3s¹
Na⁺: 1s² 2s² 2p⁶
El sodio pierde completamente el tercer nivel energético.
Por eso:
r(Na⁺) << r(Na)
Radio de los Aniones
Un anión se forma cuando un átomo gana uno o más electrones:
X + e⁻ → X⁻
En general:
Anión > átomo neutro
Por ejemplo:
Cl⁻ > Cl , F⁻ > F , O²⁻ > O
¿Por qué los Aniones son más grandes?
Cuando un átomo gana electrones:
- Aumentan las repulsiones electrón-electrón.
- La misma carga nuclear debe atraer a un mayor número de electrones.
- La nube electrónica se expande.
Como consecuencia:
El radio aumenta.
Por ejemplo:
Cl + e⁻ → Cl⁻
El núcleo sigue teniendo 17 protones, pero ahora existen 18 electrones.
La mayor repulsión electrónica provoca una expansión de la nube electrónica.
Comparación entre Átomo, Catión y Anión
Una relación fundamental:
Catión < átomo neutro < anión , si se comparan especies del mismo elemento.
Ejemplos:
Na⁺ < Na , Cl < Cl⁻ , Fe³⁺ < Fe²⁺ < Fe
La última comparación introduce una idea importante:
Cuanto mayor sea la carga positiva de un catión del mismo elemento, generalmente menor será su radio.
Efecto de la Carga del Ión sobre su Radio
Para un mismo elemento:
Cationes
Una carga positiva mayor suele provocar un radio menor.
Ejemplo:
Fe³⁺ < Fe²⁺ , porque Fe³⁺ posee un electrón menos y experimenta una mayor atracción efectiva por electrón.
Aniones
Una carga negativa mayor suele provocar un radio mayor.
Al aumentar el número de electrones:
- Aumenta la repulsión electrónica.
- La nube electrónica se expande.
Este principio resulta especialmente útil para comparar distintos estados de oxidación de un mismo elemento.
Cómo varía el Radio Iónico en la Tabla Periódica
La tendencia general se parece parcialmente a la del radio atómico, pero debe distinguirse entre cationes y aniones.
Dentro de una familia de iones con la misma carga:
- El radio aumenta de arriba hacia abajo.
- Generalmente disminuye de izquierda a derecha cuando las especies son comparables.
Sin embargo, no conviene representar todos los iones de un período como una única secuencia continua, porque existe un salto importante al pasar de cationes a aniones.
Variación del Radio iónico en un grupo
Al descender por un grupo:
- Aumenta el número de niveles electrónicos.
- Los electrones externos se encuentran más alejados del núcleo.
- Aumenta el tamaño del ion.
Ejemplo con cationes alcalinos:
Li⁺ < Na⁺ < K⁺ < Rb⁺ < Cs⁺
Ejemplo con haluros:
F⁻ < Cl⁻ < Br⁻ < I⁻
Por tanto:
El radio iónico aumenta generalmente al descender por un grupo.
Variación del Radio Iónico en un Período
Este apartado requiere más precisión que en el radio atómico.
Entre cationes comparables de un mismo período:
el radio suele disminuir al aumentar la carga nuclear y, en muchos casos, la carga positiva.
Ejemplo:
Na⁺ > Mg²⁺ > Al³⁺
Estas especies son isoelectrónicas, por lo que la comparación resulta especialmente clara.
Al pasar de los cationes a los aniones aparece un aumento importante del tamaño, porque cambia el número de electrones y la naturaleza de las especies que se comparan.
Por eso no utilizaría una regla simplificada única del tipo: “el radio iónico disminuye siempre de izquierda a derecha”.

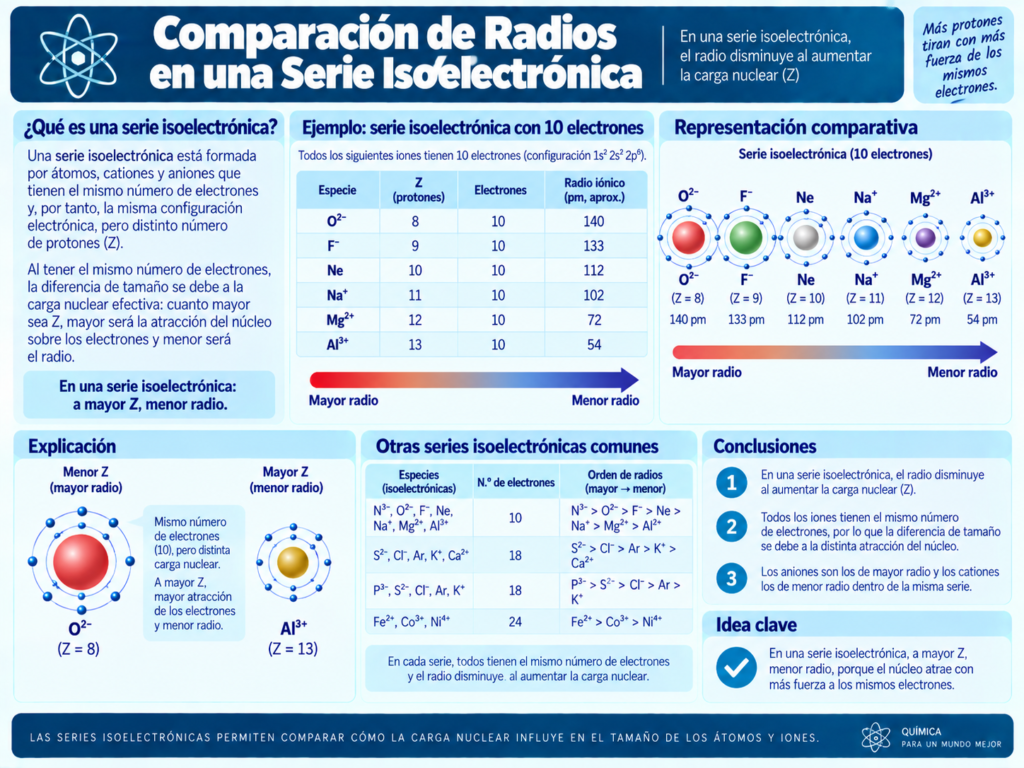

Series Isoelectrónicas
Este es uno de los apartados más importantes de esta página.
Se denominan especies isoelectrónicas aquellas que poseen el mismo número de electrones.
Ejemplo:
O²⁻ → 10 electrones
F⁻ → 10 electrones
Ne → 10 electrones
Na⁺ → 10 electrones
Mg²⁺ → 10 electrones
Al³⁺ → 10 electrones
Todas poseen el mismo número de electrones, pero diferente número de protones.
Cómo comparar Radios en una Serie Isoelectrónica
Si dos o más especies poseen el mismo número de electrones:
Mayor número de protones → menor radio.
Para la serie:
O²⁻, F⁻, Ne, Na⁺, Mg²⁺, Al³⁺
el número de protones aumenta: 8 → 9 → 10 → 11 → 12 → 13
Por tanto, el radio disminuye: O²⁻ > F⁻ > Ne > Na⁺ > Mg²⁺ > Al³⁺
La explicación es directa:
todos poseen 10 electrones, pero Al³⁺ tiene 13 protones atrayéndolos mientras que O²⁻ solamente posee 8.
Este tipo de comparación aparece con frecuencia en ejercicios de Bachillerato y PAU.
Factores que afectan al Radio Iónico
Número de Niveles Electrónicos
Más niveles electrónicos generalmente implican un ion de mayor tamaño.
Número de Protones
Una mayor carga nuclear aumenta la atracción ejercida sobre los electrones.
Número de Electrones
Más electrones generan mayores repulsiones electrónicas.
Carga del Ión
Una carga positiva elevada suele reducir el radio.
Una carga negativa elevada suele aumentarlo.
Carga Nuclear Efectiva
Una mayor atracción nuclear efectiva tiende a contraer la nube electrónica.
Configuración Electrónica
La pérdida o incorporación de electrones puede provocar cambios importantes en el nivel electrónico externo.
Radio Iónico y Configuración Electrónica
La configuración electrónica permite explicar directamente muchos cambios de tamaño.
Ejemplo:
Mg: [Ne] 3s²
Mg²⁺: [Ne]
El ion Mg²⁺ pierde por completo los electrones del nivel n = 3.
Como consecuencia: r(Mg²⁺) < r(Mg)
Otro ejemplo:
Cl: [Ne] 3s² 3p⁵
Cl⁻: [Ne] 3s² 3p⁶
El electrón añadido permanece en el mismo nivel, pero aumenta la repulsión entre electrones.
Por ello: r(Cl⁻) > r(Cl)
Radio Iónico y Carga Nuclear Efectiva
La carga nuclear efectiva representa la atracción neta que experimentan los electrones debido al núcleo después de considerar el apantallamiento de los demás electrones.
Una carga nuclear efectiva mayor suele producir:
Mayor atracción sobre los electrones → menor radio.
Este concepto es especialmente útil para explicar las series isoelectrónicas.
Ejemplo:
Na⁺ y Mg²⁺ poseen 10 electrones.
Pero:
Na⁺ → 11 protones
Mg²⁺ → 12 protones
Por tanto: r(Mg²⁺) < r(Na⁺)

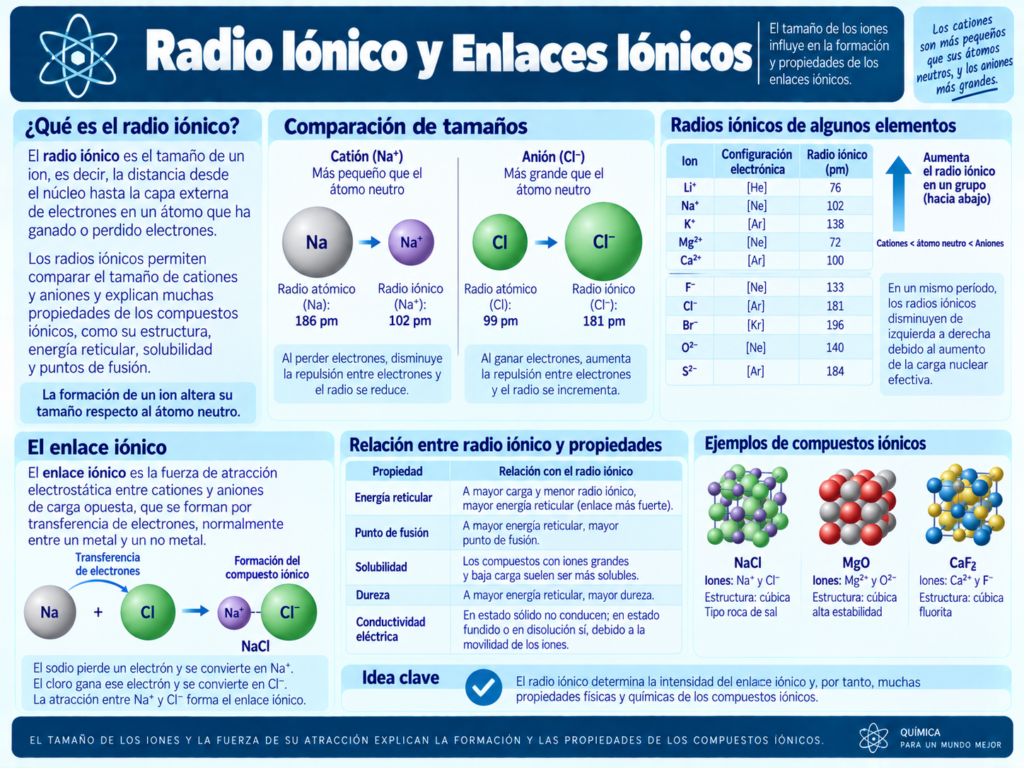

Radio Iónico y Enlaces Iónicos
El tamaño de los iones influye directamente en las características de los compuestos iónicos.
Por ejemplo, afecta a:
- Distancia entre cationes y aniones.
- Estructura cristalina.
- Número de coordinación.
- Energía reticular.
- Estabilidad del cristal.
- Densidad del sólido.
Cuanto más próximos puedan situarse los iones de cargas opuestas, mayor puede ser la interacción electrostática entre ellos.
Radio Iónico y Energía Reticular
¿Qué es la Energía Reticular?
La energía reticular es una medida de la intensidad de las fuerzas electrostáticas que mantienen unidos los iones de un sólido iónico.
Cuanto mayor sea la atracción entre los cationes y los aniones, mayor será la magnitud de la energía reticular y más fuertemente estarán unidos los iones en la red cristalina.
La energía reticular puede definirse según dos convenios:
- Como la energía liberada cuando los iones gaseosos forman un mol de sólido iónico.
- Como la energía necesaria para separar completamente un mol de sólido iónico en sus iones gaseosos.
Por ello, dependiendo del convenio utilizado, puede aparecer con signo negativo o positivo. Para comparar compuestos suele utilizarse su valor absoluto o magnitud.
Relación entre Radio Iónico y Energía Reticular
La atracción electrostática entre dos iones puede explicarse mediante la ley de Coulomb:
F = k · |q₁q₂| / r²
donde:
- F es la fuerza de atracción electrostática.
- q₁ y q₂ son las cargas de los iones.
- r es la distancia entre los centros de los iones.
- k es la constante electrostática.
Para la energía potencial electrostática:
E ∝ q₁q₂ / r
La distancia entre un catión y un anión próximos depende aproximadamente de la suma de sus radios: r ≈ r(catión) + r(anión)
Por tanto:
Menor radio iónico → menor distancia entre los iones → mayor atracción electrostática → mayor magnitud de la energía reticular.
Influencia de la Carga de los Iones
El radio iónico no es el único factor que determina la energía reticular. También es fundamental la carga de los iones.
De forma simplificada:
|U| ∝ |z⁺z⁻| / r
donde:
- U es la energía reticular.
- z⁺ es la carga del catión.
- z⁻ es la carga del anión.
- r es la distancia entre los iones.
Cuanto mayores sean las cargas de los iones, mayor será la atracción electrostática y mayor será la magnitud de la energía reticular.
Ejemplo: NaCl y MgO
En NaCl:
Na⁺ y Cl⁻
Producto de las cargas: |(+1)(−1)| = 1
En MgO:
Mg²⁺ y O²⁻
Producto de las cargas: |(+2)(−2)| = 4
Las cargas de los iones de MgO son mayores y, además, los iones presentan tamaños relativamente pequeños. Por ello, las fuerzas electrostáticas son mucho más intensas.
Por tanto:
Energía reticular de MgO > energía reticular de NaCl
considerando su magnitud.
Comparación entre haluros de sodio
NaF, NaCl, NaBr y NaI presentan iones con las mismas cargas.
El radio de los aniones aumenta: F⁻ < Cl⁻ < Br⁻ < I⁻
Al aumentar el radio del anión, aumenta la distancia entre los iones y disminuye la atracción electrostática.
Por tanto, la magnitud de la energía reticular disminuye aproximadamente: NaF > NaCl > NaBr > NaI
Comparación entre sales con el mismo anión
Consideremos:
LiF, NaF, KF y RbF
El anión es siempre F⁻, pero el radio del catión aumenta al descender por el grupo: Li⁺ < Na⁺ < K⁺ < Rb⁺
Al aumentar el radio del catión, aumenta la distancia entre los iones y disminuye la atracción electrostática.
Por tanto: LiF > NaF > KF > RbF , en magnitud de energía reticular.
Regla general
Para comparar la energía reticular de dos compuestos iónicos deben analizarse principalmente:
- La carga de los iones.
- El tamaño de los iones.
- La distancia entre los iones.
- La estructura cristalina, si se requiere un análisis más riguroso.
Regla fundamental:
Mayor carga iónica y menor radio iónico → mayor energía reticular.
Consecuencias de una Energía Reticular Elevada
Una energía reticular elevada indica que los iones están fuertemente unidos dentro de la red cristalina.
Generalmente implica:
- Mayor estabilidad de la red cristalina.
- Mayor punto de fusión.
- Mayor punto de ebullición.
- Mayor energía necesaria para separar los iones.
- Mayor resistencia de la red cristalina.
La relación con la solubilidad no es directa, ya que también interviene la energía de hidratación o solvatación de los iones.
Por tanto:
Una energía reticular elevada no implica necesariamente una baja solubilidad.
Radio iónico y Punto de Fusión
Cuando se comparan compuestos con iones de las mismas cargas, los que presentan iones más pequeños suelen tener una energía reticular mayor.
Por ejemplo:
LiF > LiCl > LiBr > LiI , en magnitud de energía reticular.
en magnitud de energía reticular.
En general, una mayor energía reticular suele asociarse a un mayor punto de fusión, aunque también pueden intervenir otros factores estructurales.
Idea Clave para Ejercicios PAU
Si las cargas de los iones son diferentes, normalmente el efecto de la carga es el factor predominante.
Si las cargas son iguales, se compara principalmente el tamaño de los iones.
Menor radio iónico → menor distancia entre los iones → mayor atracción electrostática → mayor energía reticular.
Radio Iónico de algunos Iones
Aquí conviene indicar claramente que los valores pueden variar según el número de coordinación y la fuente.
Esto es importante porque los radios iónicos no son constantes absolutas.
Una tabla orientativa podría ser:
| Ion | Radio iónico aproximado |
|---|---|
| Li⁺ | 76 pm |
| Na⁺ | 102 pm |
| K⁺ | 138 pm |
| Mg²⁺ | 72 pm |
| Ca²⁺ | 100 pm |
| F⁻ | 133 pm |
| Cl⁻ | 181 pm |
| Br⁻ | 196 pm |
Historia del Estudio del Radio Iónico
El concepto moderno de radio iónico se desarrolló principalmente durante el estudio de las estructuras cristalinas y del enlace iónico en las primeras décadas del siglo XX.
El Descubrimiento de la Difracción de Rayos X
El descubrimiento de la difracción de rayos X en cristales permitió determinar experimentalmente las distancias entre los átomos e iones presentes en sólidos cristalinos.
En 1912, Max von Laue y sus colaboradores demostraron la difracción de rayos X por cristales.
Este descubrimiento abrió la posibilidad de estudiar directamente la estructura interna de los sólidos.
William Henry Bragg y William Lawrence Bragg
William Henry Bragg y su hijo William Lawrence Bragg desarrollaron el análisis de estructuras cristalinas mediante rayos X.
La conocida ley de Bragg permitió relacionar las longitudes de onda de los rayos X con las distancias entre planos cristalinos.
Estas técnicas hicieron posible determinar con precisión las distancias entre los centros de los iones en muchos cristales.
Linus Pauling
Linus Pauling realizó importantes contribuciones al estudio de cristales iónicos y a la relación entre tamaño iónico, coordinación y estructura.
Sus trabajos ayudaron a establecer reglas para comprender cómo se organizan los iones dentro de sólidos cristalinos.
Victor Goldschmidt
Victor Goldschmidt desarrolló estudios sistemáticos sobre los radios de los iones y su relación con la estructura de los cristales.
Sus valores de radios iónicos fueron fundamentales para el desarrollo de la cristaloquímica.
Robert Shannon
En 1976, Robert D. Shannon publicó una revisión muy influyente de los radios iónicos efectivos.
Sus valores tienen en cuenta factores como:
- Estado de oxidación.
- Número de coordinación.
- Entorno estructural.
Las tablas de radios de Shannon siguen siendo una de las referencias más utilizadas en química del estado sólido y cristalografía.
Relación con otras Propiedades Periódicas
Radio Atómico
La formación de iones modifica el tamaño del átomo:
Catión → radio menor.
Anión → radio mayor.
Energía de Ionización
La formación de cationes implica la pérdida de electrones, proceso directamente relacionado con la energía de ionización.
Afinidad Electrónica
La formación inicial de ciertos aniones está relacionada con la incorporación de electrones.
Electronegatividad
Los elementos más electronegativos presentan mayor tendencia relativa a atraer densidad electrónica dentro de los enlaces.
Carácter Metálico
A mayor carácter metálico, mayor tendencia a formar cationes. Al perder electrones, el radio iónico del catión es menor que el radio del átomo neutro.
Reactividad Química
El radio iónico influye en la reactividad porque afecta a la fuerza con la que un ion atrae o interactúa con otros iones.
En general, cuanto menor es el radio iónico y mayor su carga, mayor es su densidad de carga y más intensas pueden ser sus interacciones químicas.
Carga Nuclear Efectiva
A mayor carga nuclear efectiva, mayor atracción del núcleo sobre los electrones y menor radio iónico.
Esta relación se observa especialmente bien en series isoelectrónicas: a mayor número de protones, menor tamaño del ion.
Errores Frecuentes sobre el Radio Iónico
- Pensar que un catión es mayor que su átomo neutro.
- Pensar que un anión es menor que su átomo neutro.
- Aplicar directamente la tendencia del radio atómico a todos los iones.
- Comparar especies sin comprobar su número de electrones.
- Ignorar las series isoelectrónicas.
- Pensar que especies isoelectrónicas tienen el mismo tamaño.
- No considerar la carga nuclear.
- Pensar que el radio iónico es una constante absoluta.
- Ignorar el número de coordinación.
- Comparar Fe²⁺ y Fe³⁺ como si tuvieran el mismo radio.
- Confundir radio iónico y radio atómico.
- Pensar que ganar un electrón siempre reduce el tamaño debido a la atracción nuclear.
Curiosidades sobre el Radio Iónico
- Un átomo puede cambiar considerablemente de tamaño al convertirse en ion.
- Na⁺ es mucho más pequeño que Na porque pierde completamente su nivel electrónico más externo.
- Los aniones suelen ocupar más espacio que sus correspondientes átomos neutros.
- Los radios iónicos influyen en la estructura de los cristales.
- Iones con el mismo número de electrones pueden presentar tamaños muy diferentes.
- En una serie isoelectrónica, el ion con más protones suele ser el más pequeño.
- El número de coordinación puede modificar el radio efectivo asignado a un ion.
- Las tablas modernas de radios iónicos no proporcionan necesariamente un único valor para cada ion.
